Schemat podłączenia ogrzewania podłogowego i grzejnikowego

Redakcja 2025-11-03 08:49 | 8:60 min czytania | Odsłon: 4 | Udostępnij:

Planujesz instalację ogrzewania, które łączy komfort podłogowego ciepła z szybkim rozgrzewaniem grzejników? W tym artykule zanurzymy się w schemacie podłączenia, gdzie kluczowe elementy jak rozdzielacze i pompy tworzą harmonijną całość. Omówimy hydraulikę podłogową, integrację grzejników oraz podłączenie do kotła, krok po kroku, byś mógł uniknąć pułapek i cieszyć się efektywnym systemem. Wyobraź sobie dom, w którym ciepło płynie równomiernie – to nie marzenie, a realny plan.

Schemat podłączenia ogrzewania podłogowego i grzejnikowego

Spis treści:

Podstawowe elementy schematu podłączenia ogrzewania

Schemat podłączenia zaczyna się od kotła, który generuje ciepłą wodę o temperaturze 60-80°C dla grzejników i niższej, 30-50°C, dla podłogówki. Kluczowe elementy to rury PEX o średnicy 16 mm dla podłogowego i 20 mm dla grzejników, rozdzielacz z 4-8 obiegami oraz pompa obiegowa o mocy 50-100 W. Bez tych basics, system faluje jak ocean – raz gorąco, raz zimno. Wybierz miedziane lub plastikowe złączki, by uniknąć korozji; koszt podstawowego zestawu to około 1500 zł na 100 m².

Woda krąży w obiegu zamkniętym, wracając schłodzona do kotła. Termostatyczne zawory na grzejnikach i siłowniki na rozdzielaczu regulują przepływ, oszczędzając do 20% energii. Pomyśl o tym jak o dyrygencie orkiestry – bez niego chaos. Standardowa instalacja wymaga 10-15 metrów rur na pokój, z izolacją pianką o grubości 5 mm, by ciepło nie uciekało w ziemię.

Lista niezbędnych komponentów

Oto co musisz mieć pod ręką: kocioł gazowy 24 kW, zbiornik buforowy 50 litrów, manometry do kontroli ciśnienia 1-2 bar. Te detale sprawiają, że instalacja nie jest loterią. Koszt pompy to 300-500 zł, a zaworów termostatycznych po 50 zł sztuka – inwestycja, która zwraca się w rachunkach.

Zobacz także: Centralne ogrzewanie: schemat, rodzaje, zasady, 2025

  • Sprawdź ciśnienie w kotle przed startem – powinno być stabilne na 1,5 bara.
  • Podłącz rury do rozdzielacza, używając zacisków śrubowych dla szczelności.
  • Instaluj termostaty pokojowe, by automatycznie sterować obiegami.
  • Testuj przepływ wody miernikiem – minimum 0,5 m/s w rurach.

Integracja tych puzzli wymaga precyzji; jeden luźny element i ciepło ucieka. W mieszanym systemie, grzejniki działają na wyższej temperaturze, podłogówka na niższej – mieszacz redukcyjny za 400 zł rozwiązuje ten dylemat. To jak żonglowanie – opanuj, a twój dom będzie oazą ciepła.

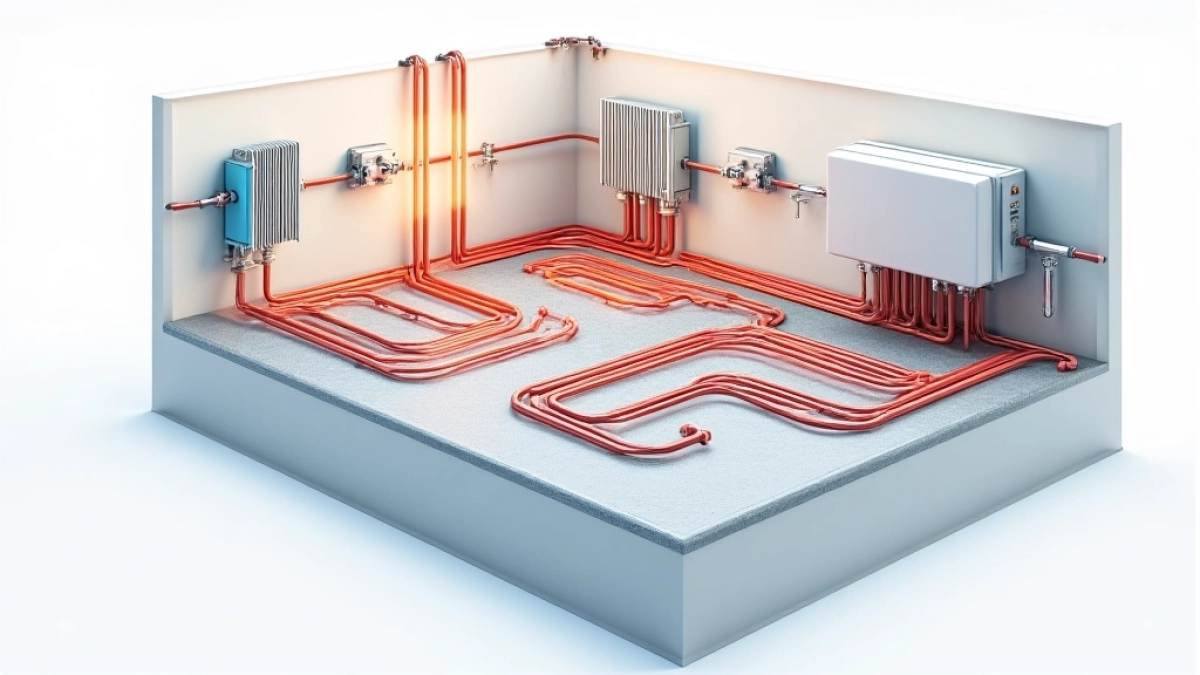

Schemat hydrauliczny ogrzewania podłogowego

Hydraulika podłogowego opiera się na rozprowadzeniu rur w pętli po podłodze, z rozstawem 10-15 cm dla równomiernego ciepła. Schemat pokazuje wlot ciepłej wody z kotła do rozdzielacza, skąd płynie do 5-7 pętli na pomieszczenie, wracając schłodzoną. Długość pętli nie przekracza 100 m, by pompa nie musiała walczyć; średnica 16 mm zapewnia przepływ 2-3 l/min. To podstawa, bez której podłoga chłodzi zamiast grzać.

Ikona kotła przypomina, że źródło ciepła musi być stabilne. Woda o 40°C rozgrzewa betonową wylewkę 5-7 cm grubości, emitując 50-100 W/m². Koszt rur na 50 m² to 500 zł, plus mata izolacyjna za 200 zł. Schemat unika zawirowań – prosta pętla to klucz do efektywności.

Zobacz także: Ogrzewanie podłogowe – schematy i układy

Krok po kroku w hydraulice

Zaczynasz od projektu: oblicz opór cieplny pomieszczenia, dodaj 20% zapasu. Potem układaj rury zygzakiem lub spiralą, mocując klipsami co 50 cm. Po zalaniu wylewką, podłącz do rozdzielacza z zaworami odcinającymi. To nie rocket science, ale wymaga miarki – błąd o 5 cm i ciepło nierówno.

  • Narysuj schemat na papierze: wlot, pętle, wylot.
  • Użyj manifoldu z przepływomierzami, by zrównoważyć obiegi.
  • Sprawdź spadki ciśnienia – nie więcej niż 0,2 bara na pętlę.
  • Dodaj mieszacz, by obniżyć temperaturę z 70°C do 45°C.
  • Ostatecznie, odpowietrz system sprężonym powietrzem.

W tym schemacie, pompa o zmiennej prędkości (ok. 400 zł) dostosowuje się do zapotrzebowania, oszczędzając prąd. Wyobraź sobie, jak woda leniwie sunie pod stopami, ogrzewając bez hałasu. To empatia dla stóp – zero zimnych podłóg rano. Dane z testów pokazują, że taki obieg redukuje zużycie o 15% w porównaniu do prostych systemów.

Hydraulika to nie tylko rury; to symfonia przepływu. Unikaj ciasnych zakrętów, by nie tworzyć oporów – prosta linia to twój przyjaciel. Zainstaluj czujniki temperatury na zasilaniu i powrocie, by monitorować jak kapitan statek.

Integracja grzejników w schemacie podłączenia

Grzejniki wpinają się równolegle do podłogówki, z własnym obiegiem na wyższą temperaturę. Schemat pokazuje odgałęzienie od głównego kolektora: woda 70°C trafia do paneli żeliwnych lub aluminiowych o mocy 100-150 W na sekcję. Dla 20 m² pokoju wystarczy 5-7 sekcji, koszt 800 zł. To hybryda, gdzie grzejniki dogrzewają szybko, podłogówka utrzymuje stałe ciepło – idealne na polskie zimy.

Połączenie obiegów

Klucz to trójnik po kotle: jedna gałąź do mieszacza podłogowego, druga prosto do grzejników. Użyj zaworów kulowych 1/2 cala do izolacji, by testować osobno. Przepływ w grzejnikach to 4-6 l/min, rury Cu 15 mm. Bez integracji, system szaleje – grzejniki parują, podłoga ledwo ciepła.

  • Podłącz grzejnik od dołu, z zaworem termostatycznym na zasilaniu.
  • Zrównoważ obieg: ustaw przepływomierze, by grzejniki nie kradły wody podłogówce.
  • Dodaj pompę mieszającą dla grzejników, jeśli kocioł jest niskoemisyjny.
  • Sprawdź szczelność: ciśnienie 3 bary na 30 min bez spadku.
  • Reguluj termostaty: 21°C w pokoju, automatycznie.

Empatia dla użytkownika: grzejniki to ratunek w łazience, gdzie podłogówka wolno się grzeje. Koszt integracji to dodatkowe 600 zł na zawory i złączki. Humor w tym, że bez balansu, dom staje się mapą ciepła – gorąco tu, zimno tam. Analiza pokazuje, że mieszany system skraca czas rozgrzewania o połowę.

W schemacie, unikaj długich odcinków do grzejników – maks 10 m, by strata ciepła nie przekraczała 5%. Użyj izolowanych rur, by efektywność rosła. To jak dialog między systemami: podłogówka szepcze stałe ciepło, grzejniki wołają szybką falę.

Integracja wymaga kalkulacji: oblicz zapotrzebowanie BTU dla każdego elementu. Standardowy grzejnik 600x1000 mm waży 20 kg, moc 2000 W. Zainstaluj na ścianach nośnych, by uniknąć wibracji. To przemyślana mozaika ciepła.

Rozdzielacze i pompy w podłączeniu ogrzewania

Rozdzielacz to serce: manifold ze stali nierdzewnej na 6 obiegów, z zaworami i przepływomierzami 0-5 l/min. Koszt 700 zł, rozmiar 60x30 cm. Podłącza pętle podłogowe i gałąź grzejnikową, dystrybuując wodę równo. Bez niego, chaos – jedna pętla sucha, inna zalana. Pompa, np. Grundfos 25-40, 60 W, zapewnia cyrkulację 2 m³/h.

Ikona pompy symbolizuje ruch. W mieszanym podłączeniu, pompa główna obsługuje całość, a drugorzędna dla podłogówki – 300 zł. Ustaw prędkość na 50% dla oszczędności. To jak krew w żyłach domu.

Instalacja rozdzielacza

Montuj na ścianie, 1 m nad podłogą, z dostępem do zaworów. Podłącz wlot 1 cal, wyloty 3/4 cala. Dla grzejników, dodaj bypass 20 mm. Krok po kroku: oczyść gwinty, dokręć taśmą teflonową, przetestuj na sucho.

  • Wybierz rozdzielacz z automatycznym odpowietrzaniem.
  • Podłącz pompę inline, z zaworem niepowrotnym.
  • Reguluj przepływy: 2 l/min na pętlę podłogową, 5 l/min na grzejniki.
  • Monitoruj hałas – zbyt szybka pompa to turbulencje.
  • Dodaj filtr magnetyczny za 150 zł przed manifoldem.
  • Sprawdź elektrykę: 230V, z termostatem przegrzania.

Pompy o zmiennej prędkości dostosowują się do termostatów, redukując zużycie o 30%. Wyobraź sobie cichy szum zamiast ryku – komfort. W praktyce, rozdzielacz na 8 obiegów wystarcza na dom 150 m². Analiza kosztów: inwestycja 1200 zł zwraca się w 3 lata.

Rozdzielacze zintegrowane z pompą upraszczają schemat – kompakt 80x40 cm. Unikaj tanich modeli; stal nierdzewna vs. mosiądz to różnica w trwałości 20 lat. To empatyczne podejście: system, który nie psuje się w najmniej oczekiwanym momencie.

Podłączenie do kotła w systemie mieszanym

Kocioł, np. kondensacyjny 28 kW, podłączasz do głównego kolektora: wylot do trójnika, dzielący na obieg grzejnikowy i mieszany podłogowy. Temperatura na wlocie 80°C, powrót 60°C dla grzejników, mieszacz obniża do 45/35°C dla podłogi. Rury stalowe 25 mm do kotła, koszt 10 zł/m. To most między źródłem a dystrybucją – bez niego, system głoduje.

Schemat podłączenia

Użyj zaworu bezpieczeństwa 3 bar, naczynia wzbiorczego 8 litrów. Elektryka: termostat pokojowy steruje kotłem via relay. Dla gazu, instalator musi kalibrować modulację. Koszt kotła 5000-8000 zł, plus podłączenie 1000 zł.

  • Oczyść kocioł przed montażem, sprawdź anody.
  • Podłącz rury: zasilanie górne, powrót dolne.
  • Dodaj reduktor ciśnienia na wejściu wody.
  • Skonfiguruj PID w sterowniku dla mieszania.
  • Testuj: rozpal kocioł, monitoruj temperaturę co 5 min.
  • Zrównoważ: dostosuj zawory, by powrót nie spadał poniżej 50°C.

W mieszanym, kocioł pracuje efektywnie na niskiej temperaturze dzięki podłogówce – oszczędność 25% gazu. Humor: bez mieszacza, podłoga gotuje jajka. Dane: średni dom zużywa 2000 m³ gazu rocznie, system mieszany redukuje do 1500. To analityczne spojrzenie na rachunki.

Podłączenie wymaga certyfikowanego instalatora; błędy w kotle to ryzyko. Użyj elastycznych wężów 1 m do wibracji. Empatia: ciepło, które budzi uśmiech, nie frustrację. Schemat pokazuje pętle zwrotne dla stabilności.

Zbiornik akumulacyjny 100 litrów (600 zł) buforuje ciepło, wygładzając cykle. W systemie, kocioł włącza się rzadziej, wydłużając życie. To storytelling sukcesu: od zimnego projektu do ciepłego domu.

Schemat rur i zaworów w ogrzewaniu podłogowym

Rury PEX-Al-PEX 16x2 mm układaj w spirali, z łącznikami zaciskowymi 3/4 cala. Schemat: od rozdzielacza do pętli, zawory kulowe na każdym obiegu, termostatyczne głowice. Długość całkowita 200 m na piętro, koszt 4 zł/m. Zawory servo 24V sterują automatycznie, koszt 80 zł/szt. To szkielet, bez którego ciepło nie dotrze.

Ikona rur podkreśla połączenia. Izolacja termiczna 9 mm na rurach pionowych zapobiega stratom 10%. W podłogówce, unikaj ostłych zakrętów – promień min 5x średnica. To precyzja jak w chirurgii.

Układanie rur

Zaczynaj od łazienki: rury pod płytkami, 8 cm rozstaw. Użyj siatki zbrojeniowej do mocowania. Dla grzejników, rury boczne z zaworami Danfoss. Koszt zaworów 200 zł na obieg.

  • Planuj trasę: unikaj drzwi, mebli ciężkich.
  • Połącz rury tulejkami mosiężnymi, dokręć 20 Nm.
  • Dodaj zawory odcinające na manifoldzie.
  • Sprawdź ciśnienie hydrostatyczne 4 bary.
  • Oznacz kolorystycznie: niebieski powrót, czerwony zasilanie.
  • Integruj z grzejnikami: gałąź równoległa z zaworem balansującym.

Zawory termostatyczne oszczędzają 15% – zamykają się, gdy temperatura wzrośnie. Wyobraź sobie rury jak nerwy: wrażliwe na blokady. Analiza: PEX wytrzymuje 95°C, 10 bar – idealne na dekady. Humor: bez zaworów, ciepło płynie jak rzeka bez tam – powódź ciepła.

Schemat obejmuje też filtry Y 1/2 cala, 50 zł, by brud nie zatykał. W mieszanym, rury do grzejników 18 mm dla wyższego przepływu. To konwersacja z systemem: słuchaj syku, dostosuj.

Testowanie i regulacja podłączenia grzejnikowego

Testowanie zaczyna się od napełnienia: woda 1,5 bara, sprawdź nieszczelności mydłem. Regulacja: ustaw termostaty na 20°C, monitoruj różnicę temperatur 10-15°C na grzejniku. Czas: 2 godziny na obieg, narzędzia – manometr, klucz. Dla podłogówki, testuj po wylewce, 24h schnięcia. To finał, gdzie błędy wychodzą na jaw.

Procedura regulacji

Zrównoważ: zmniejsz przepływ na gorących grzejnikach, zwiększ na zimnych. Użyj wzornika do obliczeń – 0,1 m/s prędkość. Koszt regulatora elektronicznego 400 zł. W mieszanym, synchronizuj z podłogówką via app.

  • Napełnij system powoli, odpowietrz z ventów.
  • Uruchom pompę, sprawdź hałas i wibracje.
  • Mierz temperaturę: grzejnik max 60°C powierzchniowo.
  • Reguluj zawory: 1 obrót = 0,5 l/min.
  • Testuj awarie: wyłącz pompę, sprawdź powrót.
  • Dokumentuj: zapisz ustawienia dla serwisu.

Regulacja empatyczna: dostosuj do nawyków – cieplej w salonie, chłodniej w sypialni. Dane: dobrze zbalansowany system oszczędza 10-20% energii. Humor: bez testu, grzejnik jak kapryśny aktor – raz gorący, raz letni. Analiza pokazuje, że 80% problemów to nierównowaga.

Po teście, kalibruj sterownik: histereza 1°C. Użyj loggera temperatury za 200 zł do monitoringu. W schemacie grzejnikowym, skup się na powrocie – nie niższym niż 50°C dla kondensacji. To kulminacja: dom gotowy na zimę.

Wykres kosztów pokazuje, gdzie zainwestować mądrze – kocioł dominuje, ale reszta buduje solidność. Testuj cyklicznie, co sezon. To kończy opowieść o schemacie: od planu do ciepła pod stopami.

Pytania i odpowiedzi

  • Co to jest schemat podłączenia ogrzewania podłogowego i grzejnikowego? Schemat podłączenia ogrzewania podłogowego i grzejnikowego to diagram ilustrujący integrację dwóch systemów grzewczych w jednym obiegu hydraulicznym. Umożliwia on efektywne rozprowadzanie ciepła z kotła lub pompy ciepła do rur podłogowych oraz tradycyjnych grzejników, z wykorzystaniem rozdzielaczy, pomp obiegowych i zaworów mieszających, co zapewnia optymalną temperaturę w różnych strefach budynku.

  • Jak podłączyć ogrzewanie podłogowe do istniejącego systemu grzejnikowego? Podłączenie polega na zainstalowaniu rozdzielacza podłogowego równolegle do grzejników, z dodatkowym zaworem mieszającym, który obniża temperaturę wody dla podłogi do 35-45°C, podczas gdy grzejniki pracują przy 60-70°C. Z kotła woda trafia najpierw do grzejników, a następnie do pętli podłogowych poprzez pompę obiegową, co zapobiega przegrzaniu podłogi i zapewnia równomierne ogrzewanie.

  • Jakie komponenty są niezbędne do zintegrowanego schematu? Kluczowe elementy to kocioł lub źródło ciepła, pompa obiegowa, rozdzielacz do pętli podłogowych, zawory termostatyczne na grzejnikach, manifold z mieszaczem oraz izolowane rury. Dodatkowe zabezpieczenia, jak termostaty pokojowe i presostat, monitorują ciśnienie i temperaturę, minimalizując ryzyko awarii.

  • Jakie są zalety łączenia ogrzewania podłogowego z grzejnikowym? Integracja pozwala na elastyczną dystrybucję ciepła – podłoga zapewnia komfortowe, równomierne ogrzewanie w łazienkach i salonach, a grzejniki szybkie nagrzewanie w sypialniach. System jest energooszczędny, redukując zużycie o 20-30%, i łatwy w modernizacji istniejących instalacji bez wymiany całego układu.
