Ogrzewanie hybrydowe gaz i pompa ciepła – schemat

Ogrzewanie hybrydowe łączące pompę ciepła i kocioł gazowy stawia dwa zasadnicze dylematy: kiedy kocioł powinien przejąć pracę (punkt biwalentny) oraz czy pracować równolegle czy naprzemiennie. Drugie pytanie to dobór bufora i sterowania, które mogą zadecydować o oszczędnościach. Trzeci wątek to ekonomika inwestycji versus eksploatacji w modernizowanym budynku.

Spis treści:

• Schemat połączeń pomp ciepła i kotła gazowego
• Bi-walentny dobór temperatur i rola kotła gazowego
• Tryby pracy hybrydy: równoległy i alternatywny
• Sterowanie układem hybrydowym na sterowniku
• Bufor i CWU w instalacji hybydowej
• Dobór urządzeń PCCO/PCWB i parametry biwalentne
• Ekonomika i zastosowania ogrzewania hybrydowego w modernizacji
• Ogrzewanie hybrydowe gaz i pompa ciepła schemat — pytania i odpowiedzi

Poniżej krótka tabela z danymi porównawczymi:

Tablica pokazuje wyraźnie, że pompa ciepła ma lepszy COP przy łagodnych temperaturach. Przy spadku do około -7°C efektywność spada i ekonomicznie sensowne jest uruchomienie kotła. Inwestycja w pompę zwykle jest wyższa, ale eksploatacja tańsza.

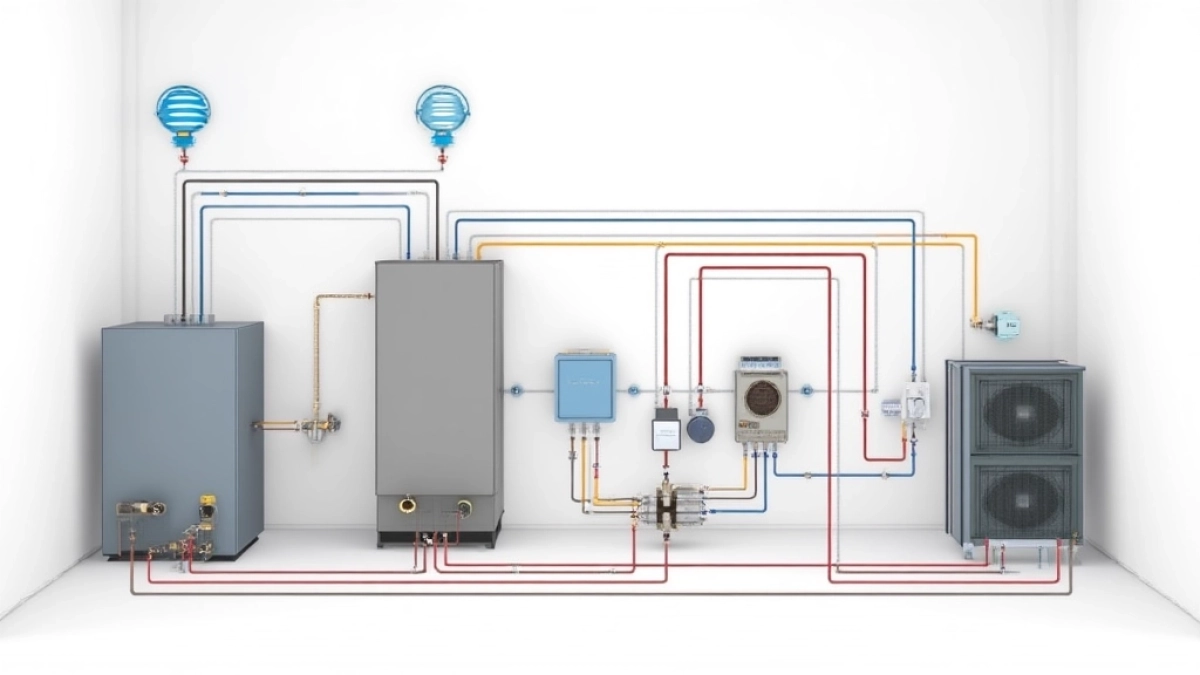

Schemat połączeń pomp ciepła i kotła gazowego

Kluczowa informacja: najczęściej stosuje się połączenie równoległe z buforem. Pompa ciepła i kocioł pracują na wspólną magistralę grzewczą przez grupy pompowo‑mieszające. Taki układ pozwala na szybkie przełączenie źródła.

Zobacz także: Koszt ogrzewania podłogowego 2025: Cena m2 i instalacji

Hydraulicznie zwykle montuje się zawory zwrotne, zawór przełączający 3‑drogowy oraz zawory termostatyczne. Bufor pełni rolę buforu cieplnego i mieści się między źródłami a obiegiem grzewczym. Przepływy należy dobrać tak, by pompa miała odpowiedni ΔT, np. 5–7°C.

Montaż wymaga pętli zasilania i powrotu oddzielnie dla CWU lub priorytetu ciepła użytkowego. Zabezpieczenia i naczynie przeponowe są obowiązkowe. Dobre rozmieszczenie urządzeń obniża straty i ułatwia serwis.

Bi-walentny dobór temperatur i rola kotła gazowego

Punkt biwalentny to temperatura zewnętrzna, przy której pomoc kotła staje się opłacalna. Wyznaczamy go uwzględniając moc pompy w niskich temperaturach i obciążenie budynku. Przykładowo, dla domu o zapotrzebowaniu 10 kW przy -7°C ustawia się punkt około -5°C do -7°C.

Zobacz także: Kiedy włączyć ogrzewanie podłogowe po wylewce w 2025? Poradnik Krok po Kroku

Jeśli pompa przy danej temperaturze rozwija < 100% wymaganego obciążenia, kocioł włącza się automatycznie. To ogranicza użycie gazu do szczytów i podtrzymania CWU. Kocioł często pracuje modulacyjnie, by utrzymać zadaną temperaturę w buforze.

W praktyce konfiguracja punktu biwalentnego powinna być zweryfikowana przy symulacji sezonowej. Czynniki to izolacja budynku, zapotrzebowanie na CWU i cena energii. Warto planować z rezerwą mocy kotła ok. 120–150% projektowego szczytu.

Tryby pracy hybrydy: równoległy i alternatywny

Równoległy tryb oznacza współpracę obu źródeł jednocześnie. To sprawdza się przy dużych chwilowych zapotrzebowaniach i szybkim ładowaniu bufora. Alternatywny tryb uruchamia tylko jedno źródło w danym momencie.

W trybie alternatywnym kontroler przełącza się według reguł ekonomicznych lub temperatury. W trybie równoległym oba urządzenia dzielą obciążenie albo jedno doładowuje bufor. Wybór zależy od układu hydraulicznego i strategii eksploatacji.

Decyzja projektowa powinna uwzględniać hałas, miejsca instalacji i koszty serwisu. Równoległy układ daje większą elastyczność, ale jest bardziej skomplikowany. Alternatywny jest prostszy i często tańszy przy modernizacji.

Sterowanie układem hybrydowym na sterowniku

Sterownik to mózg instalacji. Bierze sygnały z czujnika zewnętrznego, z bufora i z CWU oraz ocenia COP. Na tej podstawie wybiera źródło i ustawia priorytety.

• Skonfiguruj czujnik zewnętrzny i parametr COP referencyjny.
• Ustaw punkt biwalentny oraz histerezę przełączeń.
• Wybierz strategię: priorytet pompy, priorytet CWU lub tryb mieszany.
• Włącz logowanie zużycia energii do optymalizacji.

Ważne jest testowanie i strojenie algorytmu po montażu. Pomiar energii pomoże ocenić rzeczywistą efektywność. Dobry sterownik potrafi znacząco obniżyć rachunki.

Bufor i CWU w instalacji hybydowej

Bufor stabilizuje pracę pompy i zmniejsza ilość cykli. Dla pomp 8–12 kW typowe wielkości to 200–500 l. Większy bufor poprawia komfort, ale zajmuje więcej miejsca.

CWU można realizować przez wężownicę w buforze lub oddzielny zasobnik 120–300 l. Priorytet CWU często ma pierwszeństwo przed ogrzewaniem. Zasobnik z wężownicą ułatwia wykorzystanie ciepła z pompy.

Ważne są izolacja zasobnika i minimalizacja strat. Grupa pompowo‑mieszająca powinna mieć zadaną wydajność. Dobrze dobrany bufor skraca czas pracy kotła i zwiększa COP.

Dobór urządzeń PCCO/PCWB i parametry biwalentne

PCCO/PCWB pomagają w wyznaczeniu bivalentów i doborze mocy. Narzędzie porównuje krzywe mocy pompy i zapotrzebowania budynku. Wynik daje rekomendowaną temperaturę przełączenia.

Przykład: budynek z obciążeniem projektowym 10 kW przy -7°C — pompa 8 kW, kocioł 24 kW, punkt biwalentny ok. -6°C. Dobór powinien uwzględnić rezerwę oraz charakterystykę wydajności przy niskich temp. Czujniki temperatury muszą być precyzyjne.

Warto też sprawdzić parametry hydrauliczne: ΔT, przepływy i filtrację. Urządzenia sterujące oraz pompy obiegowe dobiera się do strat ciśnienia. Solidny dobór ogranicza awaryjność i poprawia efektywność.

Ekonomika i zastosowania ogrzewania hybrydowego w modernizacji

Najważniejsze: hybryda ma sens tam, gdzie jest już kocioł gazowy i chęć redukcji kosztów eksploatacji. Koszty orientacyjne: pompa 18 000–25 000 zł, montaż 5 000–12 000 zł; kocioł 7 500 zł, montaż 3 000–6 000 zł. Łączna dopłata za hybrydę może wynieść ok. 15 000–30 000 zł.

Przykładowa kalkulacja: roczne oszczędności paliwa 3 000–6 000 zł dają okres zwrotu 3–10 lat, zależnie od cen energii i dotacji. Dla budynku dobrze ocieplonego korzyści są największe. Modernizacja z hybrydą to kompromis między inwestycją a niezależnością energetyczną.

Decyzję powinien poprzedzić audyt energetyczny i obliczenie sezonowego zużycia ciepła. Utrzymanie urządzeń i serwis to stały koszt, ale stosunkowo niewielki. Hybryda daje elastyczność, którą wiele budynków potrzebuje.

Ogrzewanie hybrydowe gaz i pompa ciepła schemat — pytania i odpowiedzi

• Jak działa ogrzewanie hybrydowe gaz i pompa ciepła w schemacie biwalentnym?

  Hybrydowe ogrzewanie łączy pompę ciepła powietrze-woda z kotłem gazowym. Pompa odpowiada za główne źródło ciepła przy umiarkowanych temperaturach, a kocioł gazowy uruchamia się przy spadku COP lub przy wysokim obciążeniu cieplnym, zgodnie z biwalentną konfiguracją sterowaną przez sterownik.

• Kiedy aktywować kocioł gazowy, a kiedy pompę ciepła w hybrydzie?

  Kocioł gazowy aktywuje się, gdy temperatura zewnętrzna jest niska (gdy COP pompy spada) lub gdy zapotrzebowanie cieplne przekracza możliwości pompy. Sterownik dobiera tryb pracy (równoległy lub alternatywny) i włącza kocioł według ustalonego zakresu biwalentności.

• Jak skonfigurować tryb pracy (równoległy vs. alternatywny) na sterowniku?

  Tryb równoległy oznacza jednoczesną pracę pomp ciepła i kotła, natomiast tryb alternatywny to przełączanie źródeł w zależności od obciążenia. Konfiguracja zależy od charakterystyki instalacji i sterownika; dobór trybu wpływa na efektywność i koszty eksploatacyjne.

• Jakie elementy instalacji wchodzą w schemat hybrydowy i jakie mają zadanie?

  W schemacie pojawia się magazyn BUFOR (BUF) do utrzymania zadanej temperatury wody grzewczej oraz osobny podgrzewacz wody CWU. Dodatkowo wykorzystywane są źródła: pompa ciepła powietrze-woda i kocioł gazowy, a schemat ilustruje przepływy ciepła oraz koordynację sterowania.
